6 Cara Mudah Menghubungkan 2 Router di Cisco Packet Tracer

Cara Sederhana Menghubungkan 2 Router di Cisco Packet Tracer - Karena dinilai tutorial menghubungkan 2 router yang sebelumnya kurang jelas, maka saya memutuskan untuk membuat tutorial yang lebih sederhana lagi, Namun dengan cara yang masih sama dengan sebelumnya.

Di sini saya juga akan membahas lagi tentang apa itu cisco packet tracer, mungkin bagi anda yang sedang sekolah jurusan teknik komputer dan jaringan, sudah tidak asing lagi dengan aplikasi ini. Cisco Packet Tracer adalah sebuah aplikasi yang berfungsi sebagai simulasi dalam membuat sebuah jaringan, dalam aplikasi ini sudah disediakan berbagai perangkat yang berhubungan dengan jaringan, mulai dari komputer, router, access point,switch, dan lainnya .

Untuk anda yang belum punya aplikasi ini bisa download di internet. Banyak yang menyediakannya secara gratis. Ditutorial kali ini saya akan membahas cara menghubungkan 2 buah router. Sebelumnya perhatikan cara pengkabelan anda, harus tepat. Jangan gunakan kabling secara otomatis, gunakan yang manual saja. Kabel cross untuk menghubungkan router dengan router, kabel straight untuk menghubungkan router dengan swicth, switch dengan komputer.

Baik kita akan mulai tutorialnya.

1. Buatlah topologi seperti ini, lalu lakukan pengkabelan seperti ini juga .

  • untuk router dengan router gunakan kabel cross,
  • janga lupa, pastikan portnnya sudah on, atau dicentang pada setiap device


2. Tambahkan port lan pada router0 dan router1

  • Cara menambahkannya, klik router, lalu pilih HWIC-4ESW
  • Drag pada bagian bawah kanan, lalu drop ke slot yang masih kosong
  • Sebelunya pastikan router dalam keadaan mati

route0
router1

 3. Konfigurasi ip pada router


  • Untuk Fast Ethernet 0/0 saya menggunakan ip 192.168.100.0/24 untuk menghubungkan router tersebut
FastEthernet0/0 router0

FastEthernet0/0 router1


  • Untuk FastEthernet 0/1 saya menggunakan ip 192.168.1.1 (router0) dan 192.168.2.1 (router1)
FastEthernet 0/1 router0


FastEthernet 0/1 router1

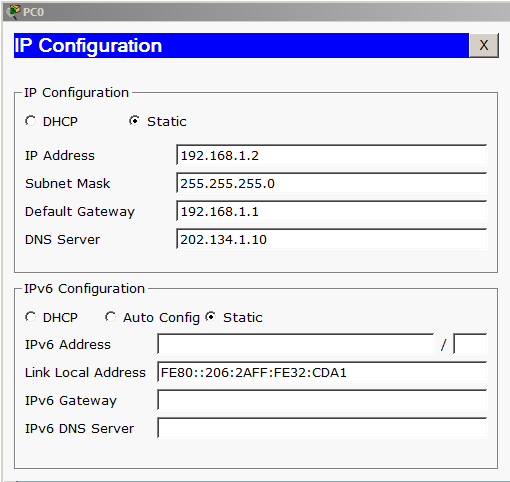

4. Konfigurasi ip komputer

  • lakukan konfigurasi ip komputer sesuai dengan yang terhubung dalam router
ip komputer0

ip komputer1

5. Pada langkah kali ini kita akan menggunakan RIP (Router Infromation Protocol), fungsi ini hanya terdapat pada router

  • klik pada router, pada sidebar kiri terdapat menu Routing, pilih RIP
  • lalu tambahkan network address yang terhubung dalam setiap router
  • network 192.168.100.0 dan network 192.168.1.0 pada router0
  • network 192.168.100.0 dan network 192.168.2.0 pada router1
RIP router0
RIP router1

6. Cek koneksi

  • lakukan cek koneksi dengan melakukan ping
  • komputer0 ping komputer1
komputer0
  • komputer1 ping komputer0
komputer1
Itu tadi adalah cara sederhana menghubungkan router pada cisco packet tracer, untuk artikel lainnya tentang router seperti
